BELL 407M

Las armas y paquetes de equipos para misiones en la Lista de Municiones de EE. UU. están sujetos a la Ley de Control de Exportación de Armas y requieren aprobación de exportación del Departamento de Estado de los EE. UU. Las configuraciones base para aeronaves están disponibles para su adquisición a través del contrato de IDIQ con el Ejército de EE. UU. Es posible que algunas de las opciones y configuraciones que se ven en las imágenes solo estén disponibles a clientes de otros países a través del proceso de Ventas Militares Extranjeras (FMS, por sus siglas en inglés) del Gobierno de Estados Unidos.

Alto rendimiento, valor incomparable

Como el helicóptero polivalente más rentable del mundo, el Bell 407M ofrece una aeronave versátil ideal para misiones tácticas.  El Bell 407M basa su diseño en las características de eficacia comprobada del OH-58 y sus 750,000 horas de vuelo en combate al incorporar un moderno sistema de armamento y una cabina de cristal integrada.

Misiones

Ataque ligero
El manejo de rápida reacción junto con una serie de armas de fuego directo y los sistemas integrados de armamento convierten al Bell 407M en una aeronave ideal para apoyo aéreo cercano / ataque de combate cercano en apoyo a fuerzas en tierra convencionales y no convencionales.
Operaciones especiales
Ofrece movilidad aérea de fuerzas especiales a zonas de aterrizaje confinadas y sirve para una amplia variedad de misiones no estándar, como fuerza de reacción rápida/aérea, plataforma aérea para francotiradores, vigilancia de protección y vigilancia de objetivos de alto valor.
Reconocimiento armado
Utilizando más de 50 años de experiencia y el legado del helicóptero liviano de observación de reconocimiento con más horas de servicio en el Ejército, el OH-58 Kiowa, el Bell 407M es una maravillosa aeronave liviana con perfil bajo y audio reducido.  El 407M es ideal para realizar maniobras y ocultarse en el terreno y optimizar los sensores a bordo para localizar y vigilar objetivos de alto valor (HVT).
Mando y control
El Bell 407M está equipado con radios FM, UHF, VHF, SATCOM y HF multibanda. Esto brinda una plataforma eficaz para comunicarse, supervisar, dirigir y mantener una comprensión de la situación y el control en apoyo a respuestas deliberadas y al azar ante desastres y eventos naturales y provocados por el hombre.
Antipiratería
Equipado para interdicción marítima a fin de localizar rápidamente y desactivar a agresores hostiles que amenazan el comercio costero y en los canales interiores.
El manejo de rápida reacción junto con una serie de armas de fuego directo y los sistemas integrados de armamento convierten al Bell 407M en una aeronave ideal para apoyo aéreo cercano / ataque de combate cercano en apoyo a fuerzas en tierra convencionales y no convencionales.
Ofrece movilidad aérea de fuerzas especiales a zonas de aterrizaje confinadas y sirve para una amplia variedad de misiones no estándar, como fuerza de reacción rápida/aérea, plataforma aérea para francotiradores, vigilancia de protección y vigilancia de objetivos de alto valor.
Utilizando más de 50 años de experiencia y el legado del helicóptero liviano de observación de reconocimiento con más horas de servicio en el Ejército, el OH-58 Kiowa, el Bell 407M es una maravillosa aeronave liviana con perfil bajo y audio reducido.  El 407M es ideal para realizar maniobras y ocultarse en el terreno y optimizar los sensores a bordo para localizar y vigilar objetivos de alto valor (HVT).
El Bell 407M está equipado con radios FM, UHF, VHF, SATCOM y HF multibanda. Esto brinda una plataforma eficaz para comunicarse, supervisar, dirigir y mantener una comprensión de la situación y el control en apoyo a respuestas deliberadas y al azar ante desastres y eventos naturales y provocados por el hombre.
Equipado para interdicción marítima a fin de localizar rápidamente y desactivar a agresores hostiles que amenazan el comercio costero y en los canales interiores.

Características

Bell 407 Cabina_VistaOp_corte

Sistema de gestión de armamento global TekFusion

Un sistema de gestión de armamento escalable que varía de sistemas de armas y cohetes básicos a una cabina digital totalmente integrada. Optimizado para el Bell 407M, el TFG WMS reduce la carga de trabajo del piloto en cuanto a la activación y orientación del armamento. El sistema incluye mecanismos de seguridad integrados para asegurarse de que el sistema de armamento no se active por accidente o antes de lo previsto y para garantizar una coordinación perfecta entre el WMS y el sistema de gestión de misión PATHFINDER™ .
sensor-407 m

Sensor electroóptico/Infrarrojo (EO/IR) avanzado

Completo con sensores visibles y sensores infrarrojos, el EO/IR permite una identificación precisa de los objetivos desde muy lejos para ubicar amenazas a la distancia y en climas difíciles, tanto de día como de noche. El EO/IR se puede integrar a y mostrar directamente en las pantallas multifunción (MFD) de la cabina cuando la aeronave está equipada con el sistema de aviónica Bell Basix Pro.
sistema-de-armamento-407m

Sistema internacional de montaje de artillería CFD

El diseño CFD internacional es un sistema de armamento eficaz, flexible y de gran precisión para helicópteros.  Se trata de un diseño de bajo mantenimiento con funciones de desconexión rápida para instalar y desinstalar fácilmente distintos kits para misiones como tanques de combustible auxiliares externos, láser de detección de objetivos, transportadores de personal externos y montajes de armamento.  La modularidad del OMS integra tambores de municiones de alta capacidad y tiene  estaciones de dos a cuatro armas guiadas y no guiadas y ofrece montaje de misiles en los extremos de la sexta estación opcional.
Bell-407M-en-vuelo-vista-frontal

Funciones de supervivencia

Desde asientos de piloto blindados y palas antibalísticas del rotor principal hasta un sistema de combustible autosellable y un sistema de supresión de gases de escape infrarrojos, el Bell 407M utiliza componentes modernos y duraderos para funcionar en cualquier entorno táctico. Equipado con detección pasiva de misiles de superficie a aire y protección a través de reflectores antirradar.
bell-cabina-407-armado

Sistema de gestión de misión PATHFINDER™ global TekFusion

Una herramienta personalizada creada a partir de la experiencia en operaciones tácticas y especiales, el MMS ofrece una fácil navegación para el usuario y un mando y control sin fisuras de la ejecución de la misión. La interfaz intuitiva y sistema avanzado mejoran la eficiencia operativa y reducen la carga de trabajo para el piloto. Las ubicaciones y rangos objetivos se pueden pasar del PATHFINDER™ a un sistema WMS digital opcional. El mapa en movimiento PATHFINDER™ también puede mostrar regiones aceptables de lanzamiento (LAR) y zonas de activación de armas (WEZ).
Bell-407M-armamento-primer-plano

Armamento adicional

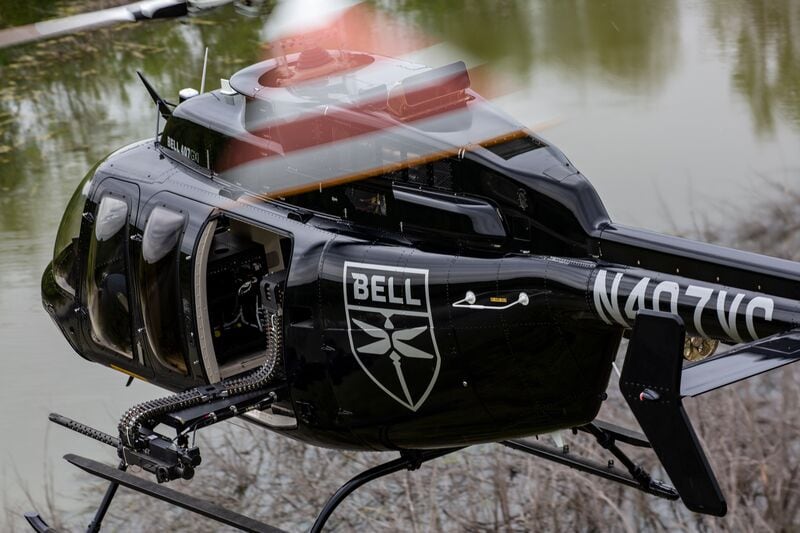

El Bell 407M puede llevar una gran variedad de armamento, desde ametralladoras de 7.62 mm/contenedores de armamento, ametralladoras de calibre .50/contenedores de armamento y proyectiles de 2.75 pulgadas/contenedores de proyectiles más los Sistemas de armas de precisión de avanzada (APKWS) con guía de precisión, misiles Griffin y HELLFIRE.

Especificaciones del Bell 407 M

Seleccione un documento
  • Seleccione un documento
  • Hoja de datos del Bell 407M
Rendimiento
  • Techo de vuelo estacionario IGE
    13,550 pies
  • Techo de vuelo estacionario OGE
    11,940 pies
  • Velocidad de crucero máxima
    133 kts | 246 km/h
  • Alcance en VLRC
    337 nm | 624 km
  • Resistencia máxima
    4.0 h
*Peso bruto máx., ISA, combustible estándar - sin reservas, a nivel del mar
Capacidades
  • Asientos estándar
    1+6
  • Combustible estándar
    127.8 gal. estadounidenses / 482.8 litros
  • Combustible auxiliar
    19 gal. estadounidenses / 71.9 litros
  • Volumen de la cabina**
    85ft3
  • Volumen del compartimiento de equipaje
    16 ft3 / 0.5 m3
  • Peso vacío - (Aeronave 407GXi base)
    2,700 lb / 1,224 kg
  • Peso bruto máximo (interno, estándar)
    5,000 lb / 2,268 kg
  • Peso bruto máximo interno - Opcional
    5,250 lb / 2,381 kg
  • Peso bruto máximo (carga externa)
    6,000 lb / 2,722 kg
  • Carga útil - Interna -Estándar - 407GXi base -Especificaciones
    2,300 lb / 1,043 kg
  • Carga útil (interna, opcional, base 407GXi)
    2,550 lb / 1,156 kg
  • Capacidad del gancho de carga
    3,100 lb / 1,406 kg
Sistema propulsor
  • Despegue
    862 SHP / 643 kW
  • Máx. continuo
    761 SHP / 567 kW
Motor turboeje Rolls-Royce modelo 250-C47E/4 con FADEC digital doble.
Aviónica

Percatación del piloto mejorada con la cabina de mando integrada GARMIN G1000H® NXi con visión sintética y advertencia de proximidad al terreno



  • La conexión inalámbrica con Flight Stream 510 permite que el piloto sincronice rápidamente los planes de vuelo y cargue bases de datos desde dispositivos inteligentes
  • El mapa móvil puede reproducirse en el HSI, lo que permite liberar la MDF para la planificación de vuelo y otros usos
  • La capacidad multipanel de la MDF permite que el piloto seleccione entre 2 vistas de página simultáneas
  • Indicador de potencia (indicador simple para monitoreo rápido del piloto)
  • Indicador de consumo de combustible y mapeo de circunferencia de máxima autonomía
  • Cámara de rotor de cola (pantalla en MDF)
  • Las funciones y opciones adicionales incluyen: WireAware, entrada y salida de ADS-B, altímetro de radar, TAS/TCAS I Traffic y XM Weather
